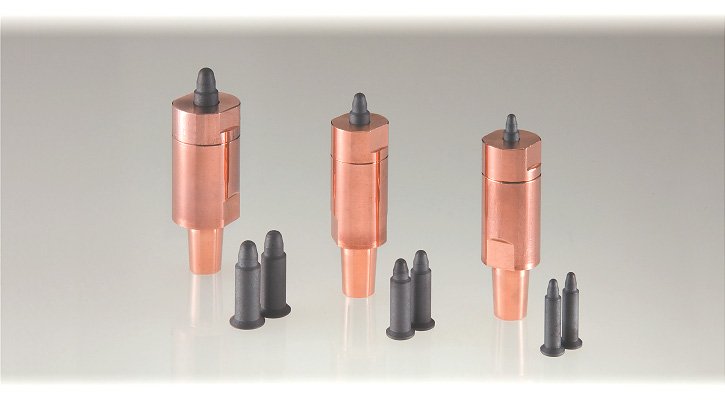

プロジェクションナット電極 (1)
単位：mm
呼 称
A
B
C
D
E
F
G
R
Q
L
KCF-M4-4.8
3.2
4.8
10
5
2
22
4
9
2.5
31
KCF-M4-5.0
5.0
KCF-M5-5.8
4.1
5.8
10
6
2.5
22
4
13.3
3
32
KCF-M5-6.0
6.0
KCF-M6-6.5
4.9
6.5
10
7
2.5
22
3
15.5
3.5
32
KCF-M6-6.8
6.8
KCF-M6-7.0
7.0
KCF-M8-8.8
6.6
8.8
12
8
3
23
3
17.5
5
34
KCF-M8-9.0
9.0
KCF-M10-10.8
8.5
10.8
15
10
3.5
24
3
30.5
7
37
KCF-M10-11.0
11.0
KCF-UNF-11.0
9.7
11.0
16
12
4
24
3
37.5
8
39
KCF-UNF-11.8
11.8
KCF-UNF-12.0
12.0
KCF-M12-12.8
10.4
12.8
16
12
4
24
3
41
9
39
KCF-M12-13.0
13.0
材質：KCF
単位：mm
呼 称
A
Ｂ
Ｃ
Ｅ
Ｍ
125MO-14K
25
4.9
12.5
22
M18
125MO-14
25
5.1
12.5
22
M18
125MO-15K
25
5.9
12.5
22
M18
125MO-15
25
6.1
12.5
22
M18
125MO-16M
25
6.6
12.5
22
M18
125MO-16K
25
6.9
12.5
22
M18
125MO-16
25
7.1
12.5
22
M18
125MO-18K
25
8.9
12.5
22
M18
125MO-18
25
9.1
12.5
22
M18
130MO-110K
30
10.9
16.5
27
M22
130MO-110
30
11.1
16.5
27
M22
130MO-111K
30
11.9
16.5
27
M22
130MO-111
30
12.1
16.5
27
M22
130MO-112K
30
12.9
16.5
27
M22
130MO-112
30
13.1
16.5
27
M22
材質：CRCU

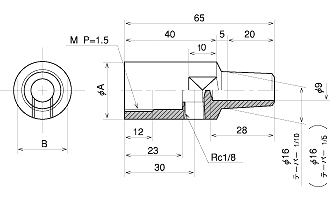

φ16 1/10 , φ16 1/5
単位：mm
呼 称
A
Ｂ
Ｍ
125MF - □
25
22
M18
130MF - □
30
27
M22
材質：CRCU
単位：mm
呼 称
A
Ｂ
Ｃ
Ｄ
Ｅ
L
M4-N1640
16
4
20
18
14
40
M5-N1640
16
5
20
18
14
40
M6-N1640
16
6
20
18
14
40
M8-N1640
16
8
20
18
14
40
M10-N2048
20
10
30
23
17
48
M12-N2548
25
12
30
23
22
48
材質：BeA-50
