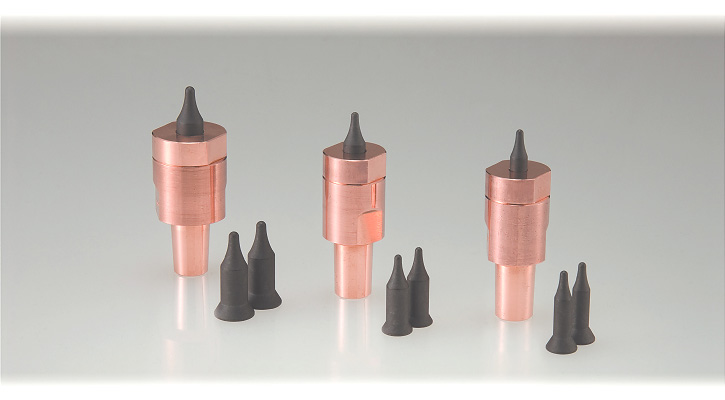

プロジェクションナット電極

プロジェクションナット電極 (2)

単位：mm

呼　称	A	Ｂ	Ｃ	R	Ｅ	L
W-PN-4P	5	12	5.5	11.0	2	28.7
W-PN-5P	6	12	7.5	15.0	2	29.8
W-PN-6P	7	12	9.5	23.6	3	30.9
W-PN-8P	9	12	11	21.7	3	31.1
W-PN-10P	11	16	12	22.3	4	34.4
W-PN-12P	13	16	15	27.0	4	35.7

材質：KCF

単位：mm

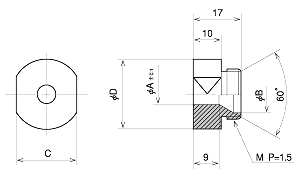

呼　称	A	Ｂ	Ｃ	D	Ｍ
W-PN-C4A	5	13	22	25	M18
W-PN-C5A	6	13	22	25	M18
W-PN-C6A	7	13	22	25	M18
W-PN-C8A	9	13	22	25	M18
W-PN-C10A	11	17	27	30	M22
W-PN-C12A	13	17	27	30	M22

材質：CRCU

単位：mm

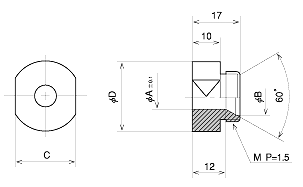

呼　称	A	Ｂ	Ｃ	D	Ｍ
W-PN-C4	5	13	22	25	M18
W-PN-C5	6	13	22	25	M18
W-PN-C6	7	13	22	25	M18
W-PN-C8	9	13	22	25	M18
W-PN-C10	11	17	27	30	M22
W-PN-C12	13	17	27	30	M22

材質：CRCU

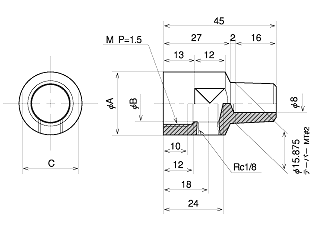

φ15.875 MT#2

単位：mm

呼　称	A	Ｂ	Ｃ	Ｍ
W-PN-B2	30	20	27	M22
W-PN-B3	25	15	22	M18

材質：CRCU
