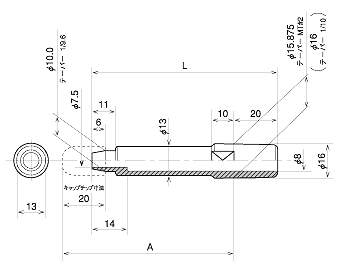

段付シャンク
φ15.875 MT#2 , φ16 1/10
単位：mm
呼 称
A
L
B13 × 50 - □
50
56
B13 × 60 - □
60
66
B13 × 70 - □
70
76
B13 × 80 - □
80
86
B13 × 90 - □
90
96
B13 ×100 - □
100
106
B13 ×120 - □
120
126
材質：BeA-25

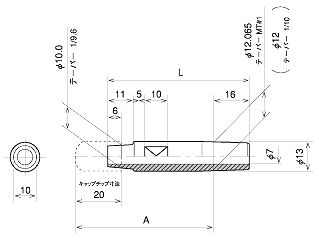

ストレートシャンク
φ12.065 MT#1 , φ12 1/10
単位：mm
呼 称
A
L
W-SH-13 × 40 - □
40
42
W-SH-13 × 50 - □
50
52
W-SH-13 × 60 - □
60
62
W-SH-13 × 70 - □
70
72
W-SH-13 × 80 - □
80
82
W-SH-13 × 90 - □
90
92
W-SH-13×100 - □
100
102
材質：BeA-25

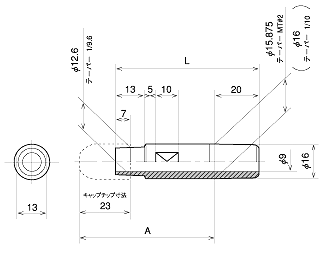

φ15.875 MT#2 , φ16 1/10
単位：mm
呼 称
A
L
W-SH-16 × 40 - □
40
44
W-SH-16 × 50 - □
50
54
W-SH-16 × 60 - □
60
64
W-SH-16 × 70 - □
70
74
W-SH-16 × 80 - □
80
84
W-SH-16 × 90 - □
90
94
W-SH-16 ×100 - □
100
104
W-SH-16 ×120 - □
120
124
材質：BeA-25
